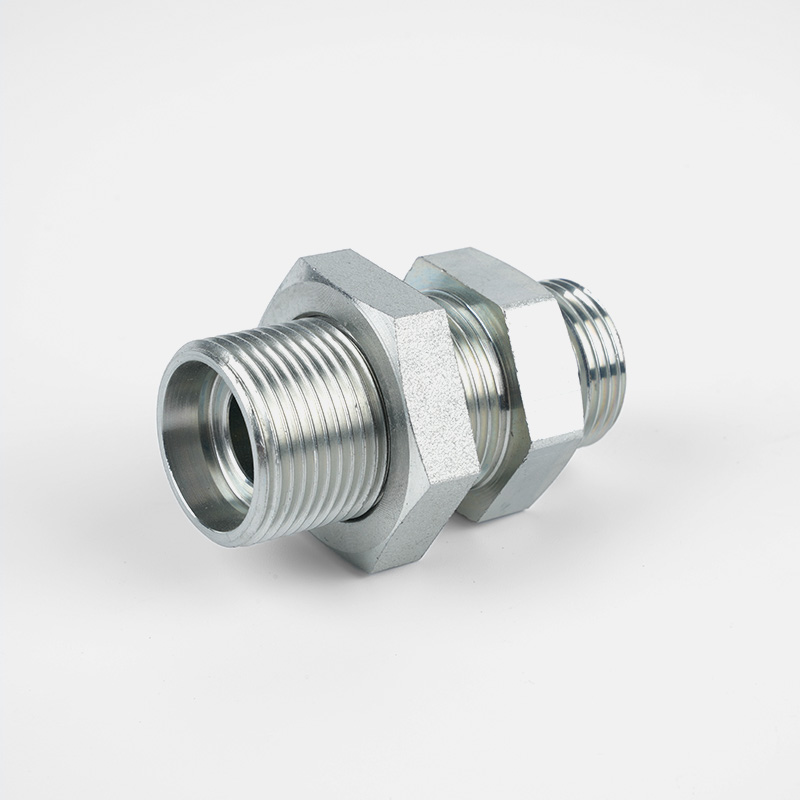

6C-LN/6D-LN FI-GS 시리즈의 직선 격벽 피팅을 사용하면 육각형 잠금 너트로 고정된 격벽 벽을 통해 직경이 동일한 두 미터법 튜브를 직선 연결할 수 있습니다. ISO 8434-1 / DIN 2353에 따라 Extra-Light, Light 및 Heavy 시리즈로 제공되며 최대 800bar의 정격 압력에 적합합니다. 16mm의 격벽 벽 두께에 맞게 설계되었습니다. STAUFF Connect 시리즈의 튜브 커넥터와 절단 링 피팅은 24° 내부 테이퍼가 있는 강철로 제작됩니다. 유압용.
| 부분 아니요. | 실 | 튜브 외경 | 치수 | ||||||
| EF | D1 D2 | I1 | I2 | L1 | L2 | S1 | 시즌2 시즌3 | S4 | |
| 6C-12 | M12x1.5 | 6 | 7 | 27 | 22 | 42 | 17 | 14 | 17 |
| 6C-14 | M14x1.5 | 8 | 8 | 27 | 23 | 42 | 19 | 17 | 19 |
| 6C-16 | M16x1.5 | 10 | 10 | 28 | 25 | 43 | 22 | 19 | 22 |
| 6C-18 | M18x1.5 | 12 | 10 | 29 | 25 | 44 | 24 | 22 | 24 |
| 6C-22 | M22x1.5 | 15 | 12 | 31 | 27 | 46 | 27 | 27 | 30 |
| 6C-26 | M26x1.5 | 18 | 13.5 | 32.5 | 30 | 49 | 32 | 32 | 36 |
| 6C-30 | M30x2 | 22 | 16.5 | 34.5 | 33 | 51 | 36 | 36 | 41 |
| 6C-36 | M36x2 | 28 | 18.5 | 35.5 | 35 | 52 | 41 | 41 | 46 |
| 6C-45 | M45X2 | 35 | 18.5 | 36.5 | 40 | 58 | 50 | 50 | 55 |
| 6C-52 | M52X2 | 42 | 19 | 36 | 42 | 59 | 60 | 60 | 65 |
| 6D-14 | M14x1.5 | 6 | 12 | 29 | 27 | 44 | 19 | 17 | 19 |
| 6D-16 | M16x1.5 | 8 | 13 | 29 | 28 | 44 | 22 | 19 | 22 |
| 6D-18 | M18x1.5 | 10 | 14.5 | 29.5 | 31 | 46 | 24 | 22 | 24 |
| 6D-20 | M20x1.5 | 12 | 14.5 | 30.5 | 31 | 47 | 27 | 24 | 27 |
| 6D-22 | M22x1.5 | 14 | 17 | 32 | 35 | 50 | 30 | 27 | 30 |
| 6D-24 | M24x1.5 | 16 | 16.5 | 31.5 | 35 | 50 | 32 | 30 | 32 |
| 6D-30 | M30x2 | 20 | 17.5 | 33.5 | 39 | 55 | 41 | 36 | 41 |
| 6D-36 | M36x2 | 25 | 20 | 35 | 44 | 59 | 46 | 46 | 46 |
| 6D-42 | M42x2 | 30 | 21.5 | 37.5 | 48 | 64 | 50 | 50 | 50 |
| 6D-52 | M52x2 | 38 | 22 | 37 | 53 | 68 | 65 | 60 | 65 |
