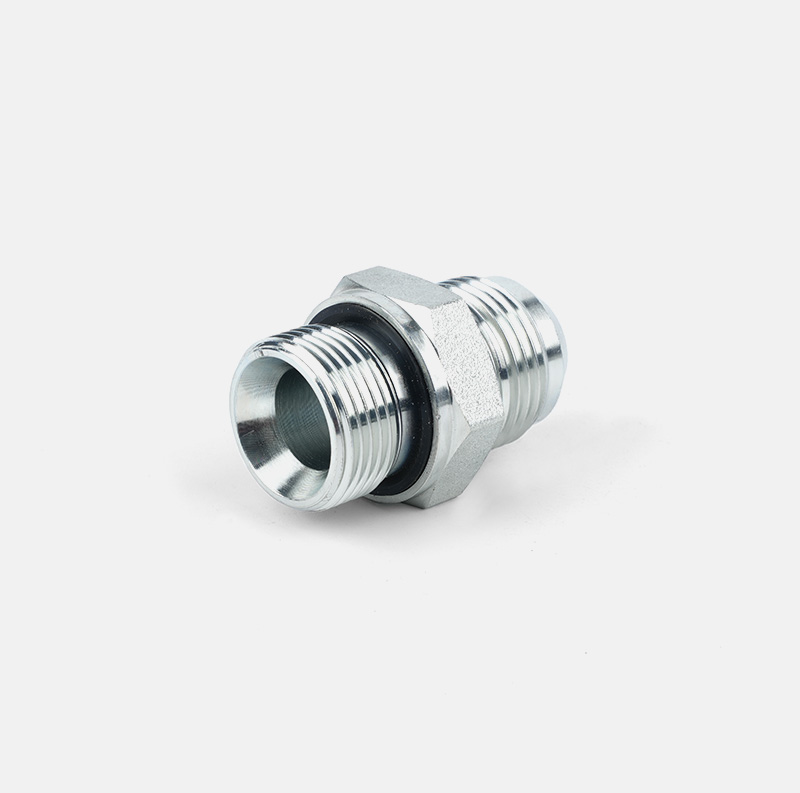

Jic 37 어댑터-1J

Jic 37 어댑터-1J

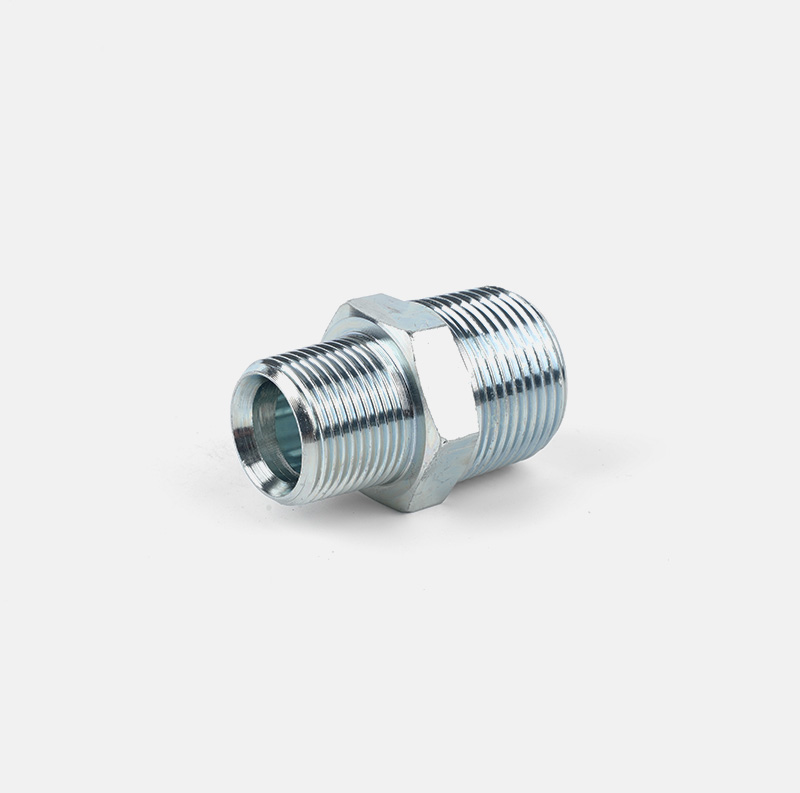

Npt 유압 어댑터-1N

Npt 유압 어댑터-1N

아연도금강관이음쇠-1JFL

아연도금강관이음쇠-1JFL

SAE 37° 플레어 및 NPT 어댑터

에 대한
Zhejiang Tianxiang Machine Fittings Co.,Ltd.
Zhejiang Tianxiang Machine Fittings Co.,Ltd.
Zhejiang Tianxiang Machine Fittings Co., Ltd.는 우수한 지리적 환경과 편리한 교통을 갖춘 상하이, 항저우, 닝보를 연결하는 경제 삼각지대의 중심인 항저우 베이 브릿지 남쪽 기슭의 절강성 여요시에 위치하고 있습니다. . 회사는 ISO9001-2008 품질 관리 인증을 통과했으며 공장 면적은 15,000m2이며 공장에는 200명 이상의 직원이 있으며 셀프 태핑 셀프 드릴 나사 나무 나사 및 창 확장 나사 설계 및 생산을 전문으로 합니다. 회사의 연간 생산량은 약 천만 달러이고 월간 생산량은 약 1000톤입니다.
명예 증서
소식
업계 지식

SAE 37° 플레어 및 NPT 어댑터의 적용 원리는 무엇입니까?

Zhejiang Tianxiang Machine Fittings Co., Ltd는 절강성 경치 좋은 여요시에 위치하고 있습니다. 이 도시는 항저우만 대교의 남쪽 기슭에 위치하고 있습니다. 상하이, 항저우, 닝보 3대 경제 중심지를 연결하는 황금 교차로입니다. 회사는 독특한 지리적 위치와 잘 발달된 운송 네트워크를 갖추고 있습니다. 이러한 우수한 지리적 환경을 바탕으로 회사는 원자재 조달 및 제품 운송이 편리할 뿐만 아니라 시장 수요에 대한 신속한 대응 및 국내외 사업 확장에도 편리합니다. 견고한 기초를 놓으십시오.

복잡한 산업 시스템에서 다양한 장비와 파이프라인을 연결하는 데 종종 많은 어려움이 따릅니다. 제조업체, 설계 표준, 사용 환경 및 기타 요인의 차이로 인해 직접 연결이 어렵거나 비용이 많이 드는 경우가 많습니다. 어댑터는 서로 다른 인터페이스를 연결하는 브리지 역할을 합니다. Zhejiang Tianxiang Machine Fittings Co., Ltd는 원래 호환되지 않는 구성 요소를 밀접하게 결합하여 유체의 원활한 전달을 보장하는 특정 설계를 사용합니다. SAE 37° 플레어 및 NPT 어댑터 독특한 구조 설계와 탁월한 밀봉 성능으로 석유, 가스, 물 및 기타 유체 전달 시스템에서 중요한 역할을 합니다.

1. SAE 37° 플레어와 NPT 어댑터의 구조적 특징
SAE 37° 플레어 설계: SAE 37° 플레어는 유압 시스템에 널리 사용되는 파이프 연결 방법입니다. "37°"는 최고의 밀봉 효과와 연결 강도를 달성하기 위해 신중한 계산을 거쳐 결정된 플레어 각도를 나타냅니다. 제작 과정에서 파이프 끝단을 일정 각도로 테이퍼형 플레어로 가공하고 특수 플레어 조인트를 설치하게 됩니다. 플레어 조인트가 파이프의 플레어 부분과 단단히 결합되면 볼트 또는 너트를 조일 때 발생하는 축력에 의해 플레어 부분이 탄성 변형되어 테이퍼진 조인트 내부 표면에 단단히 끼워져 안정적인 형태를 형성합니다. 밀봉하다.
NPT 나사 설계: NPT는 파이프와 밸브를 연결하는 데 사용되는 표준화된 나사 유형입니다. 일반 직선관 나사와 달리 NPT 나사의 치각은 60°로 테이퍼 나사, 즉 나사의 직경이 뿌리에서 위쪽으로 점차 감소합니다. 이 설계를 통해 NPT 나사산은 연결 시 특정 방사형 압출력을 생성하여 연결의 밀봉 및 안정성을 향상시킵니다. NPT 스레드는 또한 우수한 호환성과 다양성을 가지며 석유, 화학, 천연 가스 및 기타 산업의 파이프라인 시스템에 널리 사용됩니다.

2. SAE 37° 플레어 및 NPT 어댑터의 적용 원리
밀봉 원리: SAE 37° 플레어 및 NPT 어댑터의 밀봉 원리는 주로 플레어 조인트의 탄성 변형과 NPT 나사산의 방사형 압출력에 따라 달라집니다. 플레어 조인트가 NPT 스레드 어댑터에 연결되면 플레어 부분이 축력의 작용으로 탄성 변형되어 어댑터의 테이퍼 내부 표면에 단단히 고정됩니다. NPT 나사산의 테이퍼형 설계는 조임 과정에서 나사산 사이에 반경방향 압출력을 생성하여 밀봉 효과를 더욱 향상시킵니다. Zhejiang Tianxiang Machine Fittings Co., Ltd의 이러한 이중 밀봉 메커니즘은 어댑터가 다양한 작업 조건에서 안정적인 밀봉 성능을 유지할 수 있도록 보장합니다.
연결 원리: SAE 37° 플레어와 NPT 어댑터의 연결 원리는 비교적 간단하고 효율적입니다. 파이프 끝단을 특수공구로 요구사항에 맞는 37° 플레어로 가공하고, 플레어 부분에 플레어 조인트를 설치한 후 볼트나 너트로 체결한다. 플레어 조인트의 원뿔형 내부 표면은 파이프의 플레어 부분과 단단히 끼워져 예비 연결을 형성합니다. 그런 다음 NPT 스레드 어댑터를 플레어 조인트의 다른 쪽 끝 부분에 나사로 고정하고 NPT 스레드의 원추형 설계와 스레드 사이의 반경 방향 압출력을 사용하여 파이프 또는 밸브의 다른 섹션과 긴밀한 연결을 달성합니다. Zhejiang Tianxiang Machine Fittings Co., Ltd가 설계한 이 연결 방법은 작동이 쉽고 빠를 뿐만 아니라 연결 강도가 높고 밀봉 성능도 좋습니다.

IV. 응용 분야
응용 분야: Zhejiang Tianxiang Machine Fittings Co., Ltd에서 생산하는 SAE 37° 플레어 및 NPT 어댑터는 자동차 제조, 항공우주, 석유화학, 조선, 식품 가공 등 다양한 분야에서 널리 사용됩니다. 엔진 냉각 시스템, 연료 시스템, 유압 브레이크 시스템과 같은 주요 구성 요소를 연결합니다. 석유화학 산업에서는 파이프, 밸브, 펌프 및 기타 장비를 연결하는 중요한 다리가 됩니다. 산업 자동화의 지속적인 발전으로 SAE 37° 플레어 및 NPT 어댑터의 적용 범위가 계속 확대되고 있습니다.

5. 장점 분석
우수한 밀봉 성능: 이중 밀봉 메커니즘은 어댑터가 다양한 작업 조건에서 안정적인 밀봉 성능을 유지하고 유체 누출을 효과적으로 방지할 수 있도록 보장합니다.
높은 연결 강도: 플레어 조인트의 탄성 변형과 NPT 스레드의 방사형 압출력이 함께 작용하여 연결을 더욱 견고하고 안정적으로 만듭니다.
쉬운 작동: Zhejiang Tianxiang Machine Fittings Co., Ltd는 표준화된 설계 및 생산 공정을 채택하여 어댑터의 설치 및 제거를 간단하고 빠르게 만듭니다.
광범위한 응용 분야: 다양한 산업의 요구 사항을 충족하기 위해 석유, 가스, 물 및 기타 매체를 포함한 다양한 유체 전달 시스템에 적용 가능합니다.
